Servo Regülatör Genel Özellikleri :

- Gerçek RMS Değer Ölçümü
- RISC Mikroişlemci Kontrollü Servo Regülatör Sistemi
- Mükemmel Dinamik ve Statik Regülasyon
- Geniş Giriş Gerilim Çalışma Aralığı, 120-265 VAC
- Aşırı Yük ve Kısa Devreye Karşı Elektronik Koruma
- 220V ±% 1 Regülasyon, 200V /Sn. Düzeltme Hızı
- Yük Seviyesi, Çıkış ve Giriş Gerilimlerini Gösterir Panel
- Programlanabilen Alt ve Üst Sınır Aşırı Gerilim Korumalı

regülatör
Mikroişlemci Kontrollü Servo Regülatör Teknik Özellikleri :
Şebeke Giriş
Giriş Voltajı Düzeltme Aralığı
285 -440 VAC arası, üç faz için; 165 -255 VAC arası, tek faz için
Giriş Voltajı Çalışma Aralığı
210 - 475 VAC arası, üç faz için; 120 -270 VAC arası, tek faz için
Çalışma Frekansı
50 Hz ± % 5
Şebeke Giriş Koruması
Aşırı akım termik sigorta ve ani aşırı gerilim koruma.
Ani Gerilim ve Darbe Koruma
IEEE 587 (4500 A, 110 joules)
Çıkış
Çıkış Voltajı
380 VAC RMS ± % 1 (Üç Faz); 220 VAC RMS ± % 1 (Tek Faz)
Aşırı Yükleme
10 saniye, % 200 yükte
Düzeltme (Kontrol) Hızı
~200 Volt/ Saniye
Toparlanma Süresi
~500 msan. (165 VAC -225 VAC arası değişimde)
Çalışma Tekniği
RISC mikroişlemci kontrollü tam otomatik servo kontrol
Çıkış Koruması
Kısa devre , aşırı akım elektronik koruma , ayarlanan değer üstündeki aşırı gerilimde kontaktör ile devreyi açarak yükü koruma.
Kontrol Paneli
Gösterge ve Butonlar
True RMS sayısal Voltmetre, mikroişlemci ile buton tarama,sesli uyarı reset butonu
Uyarı Mesajları
Şebeke yüksek / düşük, çıkış arıza ve aşırı yük ışıklı uyarıları
Ölçülen Değerleri İzleme
3 ayrı pencerede; çıkış, Şebeke gerilimi ve yük yüzdesi
PROGRAM AYARLARI
Çıkış Tolerans Ayarı
% 1.5, % 2.5, % 3.5 ve % 5 olarak DIP SWITCH ile seçilebilir.
Çıkış Gecikme Süresi Ayarı
1 sn., 2.5 sn., 5sn. ve 10 sn. olarak DIP SWITCH ile seçilebilir.
Çıkış Üst Sınır Kesme Ayarı
240 V, 245 V, 255 V ve 265 V olarak DIP SWITCH ile seçilebilir.
Çıkış Alt Sınır Kesme Ayarı
170 V, 180 V, 190 V ve 200 V olarak DIP SWITCH ile seçilebilir.
GENEL
Toplam Verimi
> % 98 (Tam Yükle)
Mekanik By-Pass
Elle kumandalı "Şebeke - Voltaj regülatörü" seçici PAKO ŞALTER
Elektriksel Parazit Bastırma
FCC Part 15 Class B
Koruma Seviyesi / Renk
IP20 / RAL 7035
ÇEVRESEL
Çalışma Sıcaklığı
0 °C  / 40 °C
Bağıl Nem
% 90 en fazla DIN (40040)
Çalışma Yüksekliği
2000 metre en fazla
Akustik Seviye
50 dB 'den az
Elektriksel Standartlar
EN 50091-1 (Güvenlik) / EN 50091 - 2 (EMC)

Monofaze Servo Regülatör

ÇIKIŞ GÜCÜ
BOYUTLAR  YxGxD  (mm)
AĞIRLIĞI (kg)
2 kVA Servo Regülatör 275 x 435 x 350 30
3,5 kVA Servo Regülatör 34
5 kVA Servo Regülatör 280 x 555 x 360 44
7,5 kVA Servo Regülatör 48
10 kVA Servo Regülatör 610 x 325 x 420 53
15 kVA Servo Regülatör 61
20 kVA Servo Regülatör 69

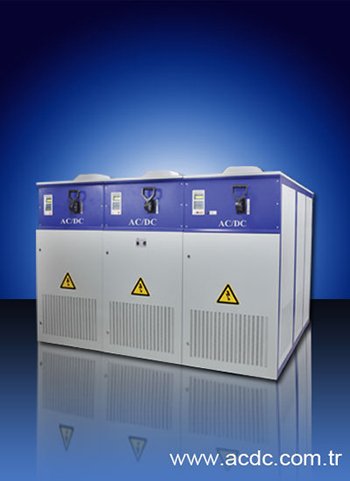

Trifaze Servo Regülatör

ÇIKIŞ GÜCÜ
BOYUTLAR (mm)
AĞIRLIĞI kg)
6 kVA Servo Regülatör 1240 x 535 x 415 90
10,5 kVA Servo Regülatör 120
15 kVA Servo Regülatör 175
22,5 kVA Servo Regülatör 210
30 kVA Servo Regülatör 1260 x 700 x 450 250
45 kVA Servo Regülatör 280
60 kVA Regülatör 1350 x 850 x 550 400
75 kVA Regülatör 450
100 kVA Regülatör 1500 x 870 x 660 600
120 kVA Regülatör 750
150 kVA Regülatör 850
200 kVA Regülatör 1480 x 1800 x 800 1250
250 kVA Regülatör 1480 x 1900 x 1150 1600
300 kVA Regülatör 1750
400 kVA Regülatör 2000
500 kVA Regülatör 1480 x 1900 x 1350 2500
600 kVA Regülatör 2000 x 1900 x 1350 2900
800 kVA Regülatör
1000 kVA Regülatör Lütfen Regülatör boyutlarını ve ağırlığını sorunuz...
1250 kVA Regülatör

* Özel istek ve farklı güçlerdeki Voltaj Regülatörü Modellerimiz için bilgi isteyiniz.
